- mittausalue -1...0 bar - 0...16 bar
- lähtösignaali: 4...20 mA (kaksijohtiminen)
- keskilämpötila jopa 125°C (suora mittaus)
- puhtaalle medialle
- pietsosesistiivinen, tyhjiönkestävä rakenne
- tarkkuus 0,5 %
- Käyttöalueet: hydrauliset ja pneumaattiset järjestelmät, ilmastointi + lämmitys, testaustekniikka, teollisuusrobotit, prosessinohjaus, vesitekniikka, pinnanmittaus avosäiliöissä

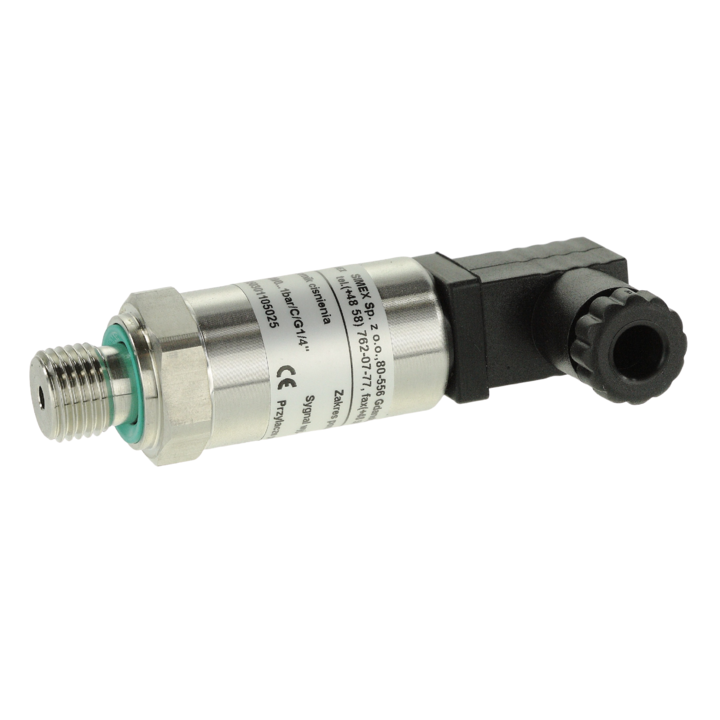

The CCA-200 painelähetin soveltuu puhtaiden, ei aggressiivisten väliaineiden paineen mittaukseen. Sisältää vain pienen määrän aktiivisia komponentteja, kuten: anturielementti, signaalinkäsittely ASIC ja U/I-muunninpiiri. Kalibrointi tapahtuu elektronisesti, joten painelähettimet näyttävät verrattain pienen kokonaisvirheen ja ovat stabiileja pitkällä aikavälillä.
Hermeettisesti hitsattu ohutkalvomittauskenno takaa korkean pitkäaikaisen vuodonkestävyyden ja vakauden. Erikoisteräskalvo on täysin tyhjiötiivis, erittäin räjähdyssuojattu ja sitä voidaan käyttää kaikkien standardimateriaalien kanssa, liikkuvan hydrauliikan vakiosovelluksissa ja muilla käyttöalueilla.
Jos mittausväliaine on yli 125°C, tulee käyttää väliaineen lämpötilaa alentavaa 150 mm pituista impulssiviivaa. Lähetin on varustettu suojajärjestelmällä jännitepiikkejä vastaan.
| Mittausalue |
-1…0 bar - 0…16 bar
|
| Lähtötyyppi |
4...20 mA, 2-johdin
|
| Prosessiyhteys |
G 1/4
|
| Sähköliitäntä |
DIN EN 175301-803
|
| Kalvo |
ruostumaton teräs 316L
|
| Virtalähde |
12...30V DC
|
| Tarkkuus |
±0,5 %
|
| Käyttölämpötila |
-40…+105°C
|
| Keskilämpötila |
-40...+125°C
|
| Suojausluokka |
IP 65
|
| Kotelon materiaali |
ruostumaton teräs
|
