Yleiskatsaus
- ohutkalvo ruostumattomasta teräksestä valmistettu anturi (hitsattu)
- nimellispaine: 0...600 bar - 0...2200 bar
- tarkkuus: 0,35 % FSO
- erittäin vankka ja erinomainen pitkäaikainen vakaus
- jänteen ja offsetin säädettävyys
- IS-versio
- Käyttöalueet: kone- ja laitostekniikka, hyötyajoneuvot / liikkuva hydrauliikka
Kuvaus

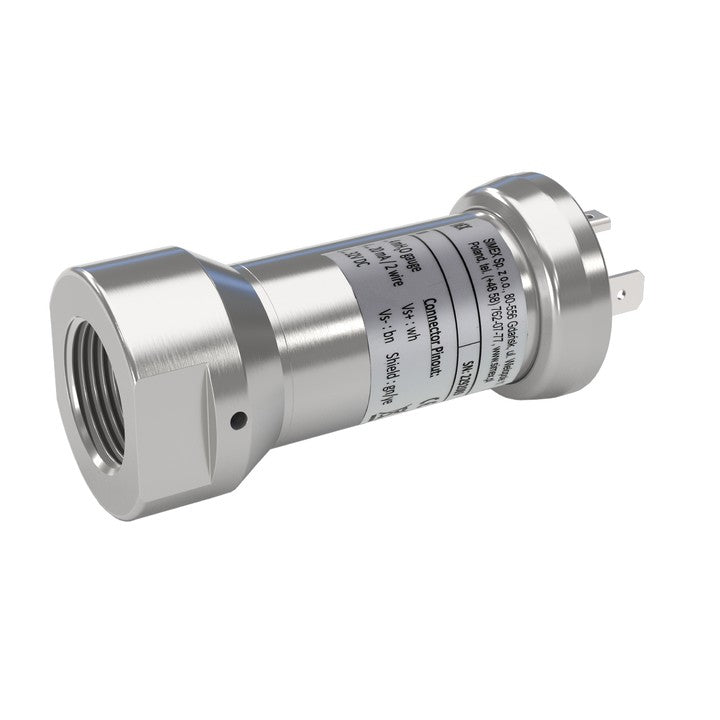

Teollisuuden painelähetin CCA-P-334 on erityisesti suunniteltu käytettäväksi hydraulijärjestelmissä aina 2200 baariin asti. CCA-P-334:n peruselementti on ohutkalvoanturi, joka on hitsattu paineportilla ja täyttää korkeat käyttöturvallisuuden ja luotettavuuden vaatimukset. Nämä ominaisuudet ja CCA-P-334:n erinomaiset mittaustiedot sekä erottuva offset-vakaus tarjoavat painelähettimen, jonka käsittely on helppoa, luotettavuutta ja kestävyyttä hydrauliikan käyttäjälle. CCA-P-334 toimitetaan tavallisilla HP-liitännöillä.
Erittely
| Mittausalue |
0...600 bar - 0...2200 bar
|
| Lähtötyyppi |
4...20 mA, 2-johdin
0...10V, 3-johtoinen
0...20 mA, 3-johtiminen
|
| Prosessiyhteys |
G 1/2
M20x1,5
16.9. UNF
G 1/4
M16x1,5
|
| Sähköliitäntä |
liitin M12x1
Sideaine 723
kaapelin ulostulo
ISO 4400
kompakti kenttäkotelo ruostumatonta terästä
|
| Kalvo |
ruostumaton teräs 316L
|
| Virtalähde |
12...36V DC
14...30V DC (0...10V ulos.)
14…28V DC
|
| Tarkkuus |
±0,35 %
|
| Käyttölämpötila |
-40...+85°C
|
| Keskilämpötila |
-40...+140°C
|
| Suojausluokka |
IP 65
IP 67
|
| Kotelon materiaali |
ruostumaton teräs
|
Tiedostot
| Tietolomake | CCA-P-334_fin.pdf |
| Manuaalinen |
