Yleiskatsaus
- painelähettimen, älykkään painekytkimen ja digitaalisen näytön yhdistelmä
- nimellispaine: 0...100 mbar - 0...600 bar
- lähtö: 2-johdin: 4...20 mA; 3-johdin: 4...20 mA / 0...20 mA / 0...10 V
- 1 tai 2 itsenäistä PNP-kosketinta
- ruostumattomasta teräksestä valmistettu anturi
- tarkkuus: 0,35 % / 0,5 % FSO; optio 0,25 % % FSO
- Mittausarvojen näyttö 4-numeroisella LED-näytöllä
- kääntyvä ja konfiguroitava näyttömoduuli
- valinnaisesti hitsattu paineanturi
- Käyttöalueet: laitos- ja konetekniikka, lämmitys ja ilmastointi
Kuvaus

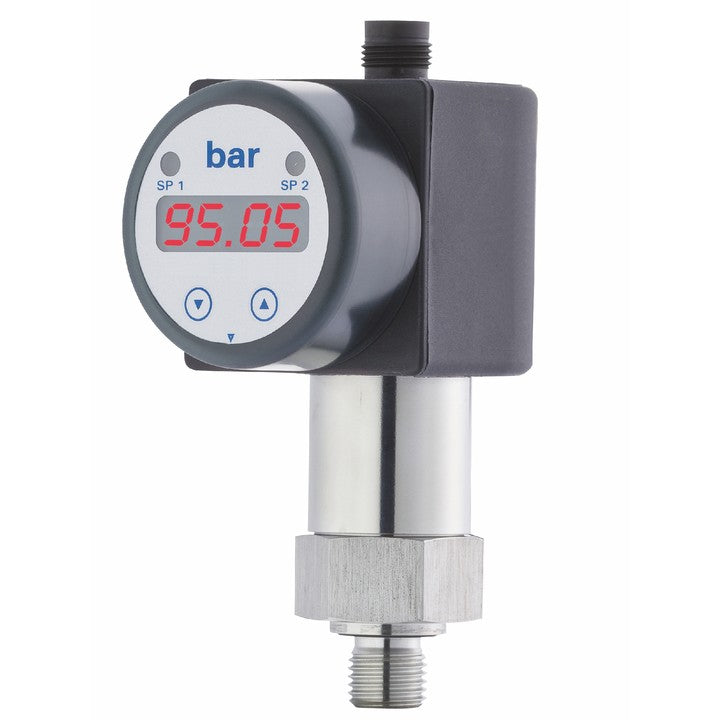

Elektroninen painekytkin CCP-P-200 on älykkään painekytkimen ja digitaalisen näytön onnistunut yhdistelmä. Se on erityisesti suunniteltu lukuisiin sovelluksiin eri teollisuuden aloilla. Vakiona CCP-P-200 tarjoaa PNP-liittimen ja pyöritettävän näyttömoduulin 4-numeroisella LED-näytöllä. Valinnainen versio, kuten esim. analoginen lähtö, täydentää profiilin.
Erittely
| Mittausalue |
0...100 mbar - 0...600 bar
-1...0 bar
|
| Lähtötyyppi |
PNP
4...20 mA, 2-johdin
4...20 mA, 3-johtiminen
0...10V, 3-johtoinen
0...20 mA, 3-johtiminen
|
| Prosessiyhteys |
G 1/2
G 1/4
G 3/4
1/2 NPT
1/4 ydinsulkusopimus
M10x1
M12x1
M20x1,5
|
| Sähköliitäntä |
liitin M12x1
DIN 43 650
Sideaine 723
kaapelin ulostulo PVC-kaapelilla
|
| Tarkkuus |
±0,35 %
±0,25 %
±0,5 %
|
| Näyttö |
LED, 4 x 7 mm, punainen
|
| Kalvo |
ruostumaton teräs 316L
|
| Käyttölämpötila |
-40...+85°C
|
| Keskilämpötila |
-40...+125°C
|
| Suojausluokka |
IP 65
|
| Kotelon materiaali |
ruostumaton teräs
|
| Asennus |
mikä tahansa asema
|
