Yleiskatsaus
- paine-ero 0...60 mbar - 0...20 bar
- tarkkuus: 0,1%
- staattinen ylipaine 400 bar
- kaksikammioinen alumiininen painevalettu kotelo
- HART-viestintä
- lähtösignaali: lineaarinen tai neliöjuuren erotus
- integroidulla näytöllä ja käyttömoduulilla
- Käyttöalueet: kone- ja laitostekniikka, kemianteollisuus, energiateollisuus, LVI, ruoka ja juoma
Kuvaus

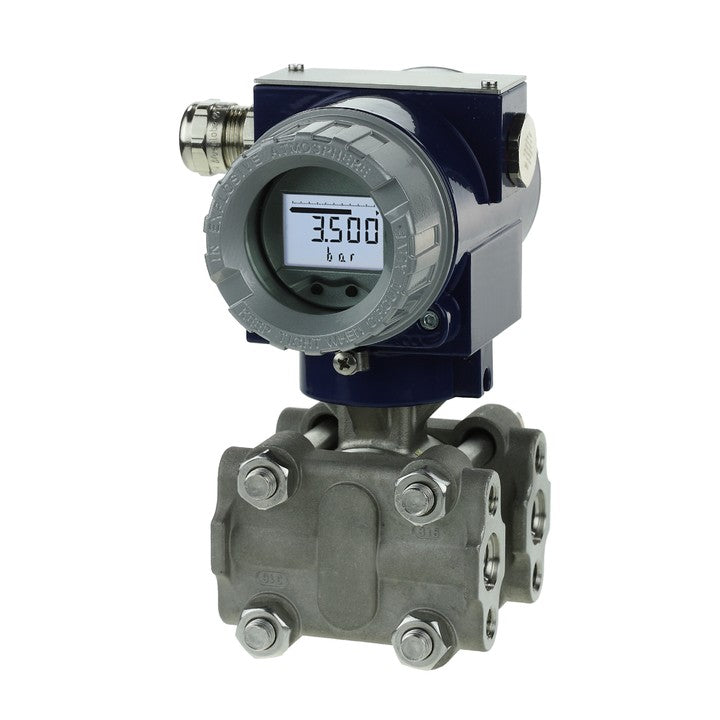

Paine-eron lähetin CRI-P-340 on suunniteltu erityisesti prosessiteollisuudelle ja sitä voidaan käyttää suljettujen, paineistettujen säiliöiden pinnankorkeuden mittaamiseen, pumpun tai suodattimen ohjaukseen jne.
Toinen attribuutti on mahdollisuus vaihtaa lähtösignaali lineaarisesta neliöjuuren erottelusta sen mukaan, mikä väliaineen virtausnopeus voidaan antaa.
Erittely
| Mittausalue |
0...60 mbar - 0...20 bar
-60...60 mbar -2,5...2,5 bar asti
|
| Lähtötyyppi |
4...20 mA, 2-johdin
HART
|
| Prosessiyhteys |
1/4 ydinsulkusopimus
|
| Sähköliitäntä |
päätepuristin
|
| Kalvo |
Hastelloy C 276
ruostumaton teräs
|
| Virtalähde |
12...28V DC
13…28V DC
|
| Näyttö |
LCD, 5 x 8 mm
LCD, 8 x 5 mm
52 pisteen pylväskaavio
|
| Tarkkuus |
±0,1 %
±0,075 %
|
| Käyttölämpötila |
-20…+65°C
-40...+85°C
-40...+100°C
|
| Keskilämpötila |
-40...+85°C
|
| Suojausluokka |
IP 67
|
| Kotelon materiaali |
ruostumaton teräs
|
