Yleiskatsaus
- paine-ero 0...20 mbar - 0...16 bar
- tarkkuus: 0,5% FSO
- 2 pietsoresistiivistä ruostumattomasta teräksestä valmistettua anturia
- väliaineen erotus ruostumattoman teräksen 1.4435 kalvon kautta
- paine-ero märkä / märkä
- sallittu staattinen paine - yksipuolinen - jopa 30 kertaa paine-eroalue
- kompakti muotoilu
- IS-versio
- mekaanisesti kestävä ja luotettava dynaamisessa paineessa sekä iskuissa ja tärinässä
- Käyttöalueet: kone- ja laitostekniikka, energiateollisuus
Kuvaus

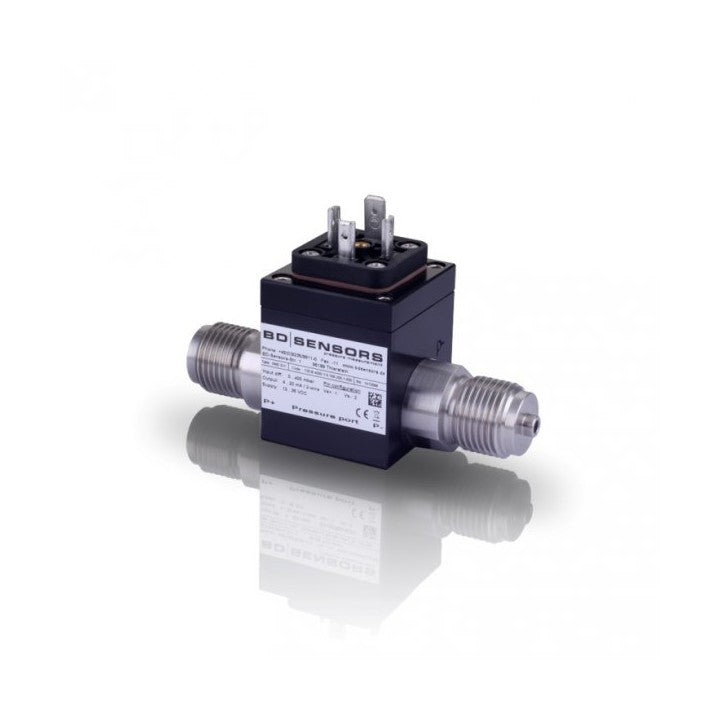

The DMD 331 on paine-erolähetin teollisuussovelluksiin ja perustuu pietsoresistiiviseen ruostumattomasta teräksestä valmistettuun anturiin, joka voidaan paineistaa molemmilta puolilta nesteillä tai kaasuilla, jotka ovat yhteensopivia standardin SST 1.4404 (316L) ja 1.4435 (316L) kanssa.
Kompakti rakenne mahdollistaa DMD 331:n integroinnin koneisiin ja sovelluksiin, joissa on rajoitetusti tilaa. DMD 331 laskee positiivisen ja negatiivisen puolen paineen eron ja muuntaa sen suhteelliseksi sähköiseksi signaaliksi.
Erittely
| Mittausalue |
0...20 mbar - 0...16 bar
|
| Lähtötyyppi |
4...20 mA, 2-johdin
0...5V, 3-johtoinen
0...10V, 3-johtoinen
|
| Prosessiyhteys |
G 1/2
G 1/4
M12x1
M20x1,5
7/16 UNF
|
| Sähköliitäntä |
ISO 4400
|
| Kalvo |
ruostumaton teräs 316L
|
| Virtalähde |
12...36V DC
14...36V DC (0...10V ulos.)
14…28V DC
|
| Tarkkuus |
±0,5 %
±1 %
|
| Käyttölämpötila |
-25...+85°C
|
| Keskilämpötila |
-25...+125°C
|
| Suojausluokka |
IP 65
IP 67
|
| Kotelon materiaali |
alumiinia, anodisoitua
|
