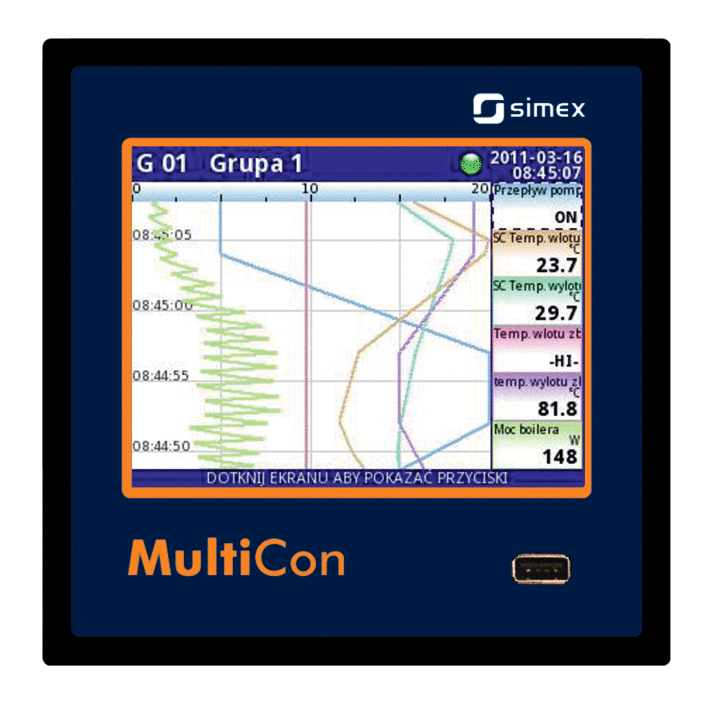

MultiCon CMC-99 - Mittari + Ohjain + Tallennin + HMI + SCADA yhdessä paketissa

Tuotenumero: MultiCon CMC-99
361.00 € (ex VAT)
Vaihtoehdot
Yleiskatsaus
  • MultiCon = Mittari + Ohjain + Tallennin + HMI + SCADA yhdessä paketissa
  • vakaa laiteohjelmisto, joka perustuu Linuxiin
  • 27 käytettävissä olevaa tulo/lähtömoduulia
  • 60 loogista kanavaa
  • värillinen LCD-näyttö 3,5" TFT, kosketusnäytöllä
  • tietojen tallennus maksiminopeudella 10 Hz (kymmenen näytettä sekunnissa)
  • 4 GB sisäinen tietomuisti
  • RS-485 (Modbus RTU), USB-isäntä, Ethernet-tiedonsiirto
  • paneeli, kompakti laite 96 x 96 mm kotelossa

Kuvaus

The MultiCon CMC-99 on tehokas ja monipuolinen kompakti monikanavainen ohjain, joka pystyy tallentamaan tietoja, jos tallennustoimintoa pyydetään ja se aktivoituu. Tämän ansiosta se on yksi ensimmäisistä teollisista laitteista, joka integroi edistyneet ohjaustoiminnot (PID, ON/OFF, aika & PRofiilit jne.) sekä ohjearvojen, herätteiden ja ohjattujen kohteiden nykytilan kirjaamisen. Perustuu Linux-laiteohjelmistoon, on vakaa ja kosketusnäyttö tekee konfiguroinnista helppoa ja mukavaa ja tietojen esittämisestä myös luettavaa ja houkuttelevaa. Vaikka MultiCon CMC-99 on rakennettu melko pieneen koteloon, se voi integroida jopa 48 tuloa, ja sen rakenne mahdollistaa käyttäjälle lähes vapaan konfiguroinnin valitsemalla jopa 3 27:stä käytettävissä olevasta tulo/lähtömoduulista.

Erittely

Tulojen määrä
48
Syöttötyyppi
riippuu kokoonpanosta:
9 yleistuloa max.
48 analogista tuloa max.
48 digitaalituloa max.
24 TC-tuloa max.
12 RTD-tuloa max.
12 laskurin / virtausmittarin / nopeusmittarin tuloa max.
1 digitaalitulo 24V DC
sekoitettu: analoginen-NTC lämpötila
sekoitettu: analoginen-digitaalinen
Syöttöalue
0/4...20 mA
0/1...5V, 0/2...10V
0...30V
-10...25 mV, -10...100 mV, 0...600 mV, ±25 mV, ±100 mV
0...300Ω, 0...3kΩ
Pt100, Pt500, Pt1000 (PN-EN): -100...600°C, Pt'50, Pt'100, Pt'500 (GOST): -200...600°C, Ni100, Ni500, Ni1000 (PN-EN): -60...Cu0...18,0 -50...200°C, Cu'50, Cu'100 (GOST): -200...200°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+18°C, E: +250...+ -200...+1000°C
0-20 (1/s), 0-20 (1/min), 0-20 (1/t)
4-20 (1/s), 4-20 (1/min), 4-20 (1/t)
Lähtötyyppi
riippuu kokoonpanosta:
8 analogista 4...20 mA max.
16 rele 1A/250V max.
4 relettä 5A/250V max.
48 SSR max.
24V DC
Virtalähde
16...35V AC, 19...50V DC
85...260V AC/DC
Näyttö
3,5 tuuman graafinen TFT, 16-bittinen väri, 320 x 240 pikseliä, kosketusnäytöllä
Muistin kapasiteetti
sisäinen 4GB
Tietojen tallennusaika
0,1 s - 24 h resoluutiolla 0,1 s
Viestintäliittymä
RS-485 / Modbus RTU
USB-isäntäportti
ETU (1 tai 2 x USB-isäntä, 1 x Ethernet 10 Mb/s)
ACM (3 x RS-485/RS-232, 1 tai 2 x USB-isäntä, 1 x Ethernet 10 Mb/s)
LähetysPRotokolla
NTP
Web-palvelin
HTTP
Modbus RTU / Master
Modbus RTU / Slave
Modbus TCP -palvelin
Käyttölämpötila
0...+50°C
-20…+50°C
Suojausluokka
IP 40 (etupuolen USB-isäntä)
IP 54 (etu-USB-isäntä + läpinäkyvä ovi avaimella STD-99/141)
IP 65 (edessä)
valinnainen integroitu kehys paneelin katkaisutiivistämiseen
Kotelon materiaali
NORYL-GFN2S E1
Asennus
paneeli
Kotelon mitat
96 x 96 x 100 mm
