ProSens on uusi modernien teollisuusinstrumenttien sarja, joka yhdistää anturit, muuntimet, mittarit ja säätimet. Uusimpien miniatyrisointitekniikoiden avulla nämä kompaktit instrumentit voidaan varustaa yhdellä itsenäisellä yleistulolla, kahdella binäärilähdöllä tai kahdella analogisella ulostulolla sekä RS-485-tiedonsiirtoportilla Modbus-protokollalla.

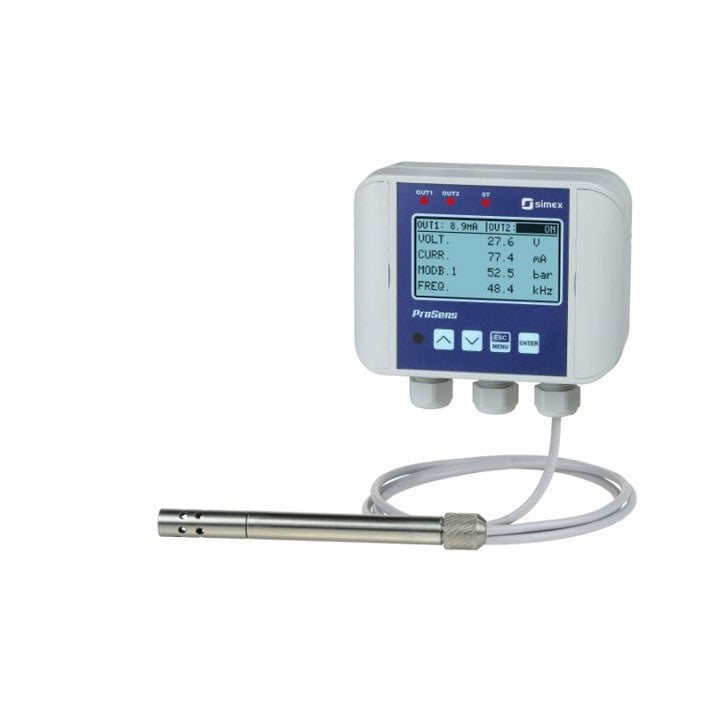

Mallissa QM-621 on lämpötila- tai lämpötila- ja kosteuskaapelin anturi, Ø12 mm, L=200 mm, ruostumattomasta teräksestä valmistettu 316L anturi ja suodatinkansi.
Suuri sisäänrakennettu näyttö ja lähtösignaalit tarkoittavat, että ProSens -linjayksiköt löytävät käyttökohteita ohjausjärjestelmissä. On monia teollisia sovelluksia, joissa ProSens voi toimia itsenäisenä ohjaimena. Se voi myös toimia yhteistyössä isäntälaitteiden kanssa Modbus-protokollan kautta, koska se on osa suurta verkkoa, mikä tekee siitä täydellisen instrumentin hajautettuun valvontajärjestelmään.
|
ProSens-linjalle omistettu verkkosivusto: |
|
| Anturin tyyppi |
kaapelianturi L=200 mm, Ø 12 mm, ruostumaton teräs 316L mittapää ja suodatinkansi
|
| Anturin parametrit |
lämpötila: -50...120°C (tyyppivirhe ±0,5°C @ -10...+80°C)
lämpötila ja kosteus: lämpötilan mittausalue: -40...120°C (tyyppivirhe ±0.2°C @ 10...60°C; 0.4°C @ -30°C; 0.7°C @ 120°C); kosteuden mittausalue: 0...100 % RH (tyyppivirhe ±1,8 % RH; 20...80 % @ 25°C
|
| Syöttötyyppi |
yleismaailmallinen
|
| Syöttöalue |
0/4...20 mA
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
0/1...5V, 0/2...10V
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+18°C, E: +250...+ -200...+1000°C
|
| Lähtötyyppi |
riippuu kokoonpanosta:
elektroninen rele NO, 24V AC/35V DC, max. 200 mA
0/4...20 mA: aktiivinen virta, toiminta-alue enintään 0...24 mA, kuormitusvastus max. 700 Ω, resoluutio 13 bittiä
4...20 mA: passiivinen virta, eristetty, toiminta-alue max. 2,8...24 mA, kuormitusvastus 600 Ω@24VDC, resoluutio 13 bittiä
0/1...5V, 0/2...10V: aktiivinen jännite, toiminta-alue 0...11V max., kuormitusvastus min. 2000 Ω, resoluutio 13 bittiä
|
| Virtalähde |
11...36V DC
16...36V DC (0...10V ulos.)
|
| Näyttö |
ei näyttöä
LCD, 128 x 64 pikseliä, graafinen, taustavalolla
|
| Viestintäliittymä |
RS-485 / Modbus RTU
|
| Lähetysparametrit |
1200...115200 bit/s, 8N1 / 8N2
|
| Käyttölämpötila |
-30...+80°C, kotelo elektroniikalla
|
| Suojausluokka |
IP 65
IP 67
|
| Kotelon materiaali |
polykarbonaatti
ASA LURAN
|
| Asennus |
seinään
|
| Kotelon mitat |
120 x 90 x 50 mm
|
| Manuaalinen FI | |
| Esite FI | |
| Vaatimustenmukaisuusvakuutus | |
| Tarkkuusvakuutus |
