Kuvaus

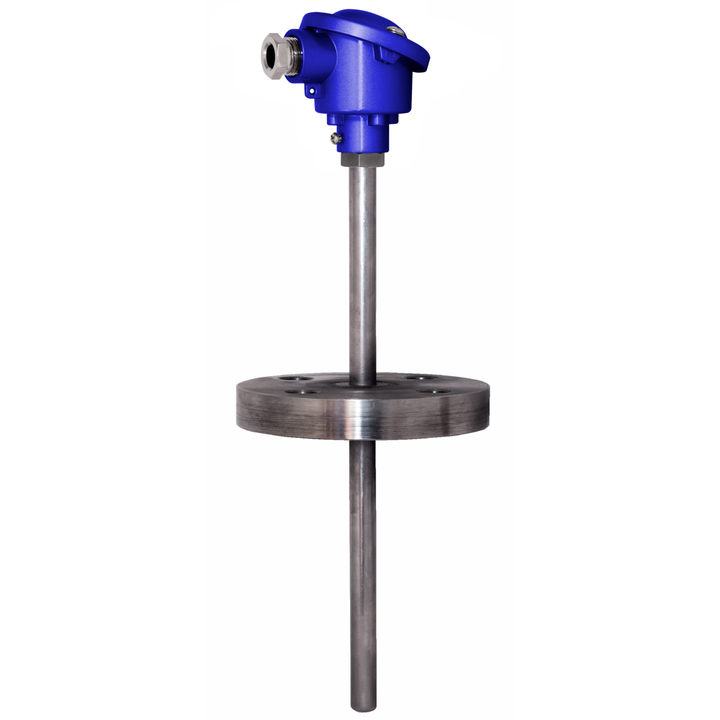

Vastuslämpömittari SCR102 koostuu vaihdettavasta mittaussisäkkeestä, ulkopuolisesta suojaputkesta (lämpökylväästä) kaulalla ja alumiiniliitospäästä, johon on mahdollista asentaa lämpötilalähetin 4-20 mA tai 0-10 V lähtösignaalilla. Mittaussisäke edustaa koko anturin vaihdettavaa elementtiä, joka vähentää kohteeseen asennetun mittauslaitteen ylläpitoaikaa ja -kustannuksia. Mittausosan jousikiinnitys antaa täydellisen paineen suojaputken pohjaan, lyhentää reaktioaikaa lämpötilan muutoksiin ja lisää mittaustarkkuutta sekä vähentää luonnollista tärinää, jolloin mekaaniset ja sähköiset viat voidaan välttää.
Sovellusalueet:
- hieno kemianteollisuus,
- kevyt energiateollisuus,
- yleiset teolliset palvelut.
Erittely
| Mittausalue |
-50...+550°C
|
| Mittauselementti |
Pt500 vastus
Pt100 vastus
Pt1000 vastus
|
| Tarkkuus |
Luokka
B luokka
1/3 B-luokka
|
| Tuppi |
halkaisija: 4...15 mm
ruostumaton teräs 1.4541
nimellispituus: 100...1500 mm
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
DANW, IP65, -40...150ºC, alumiini
|
