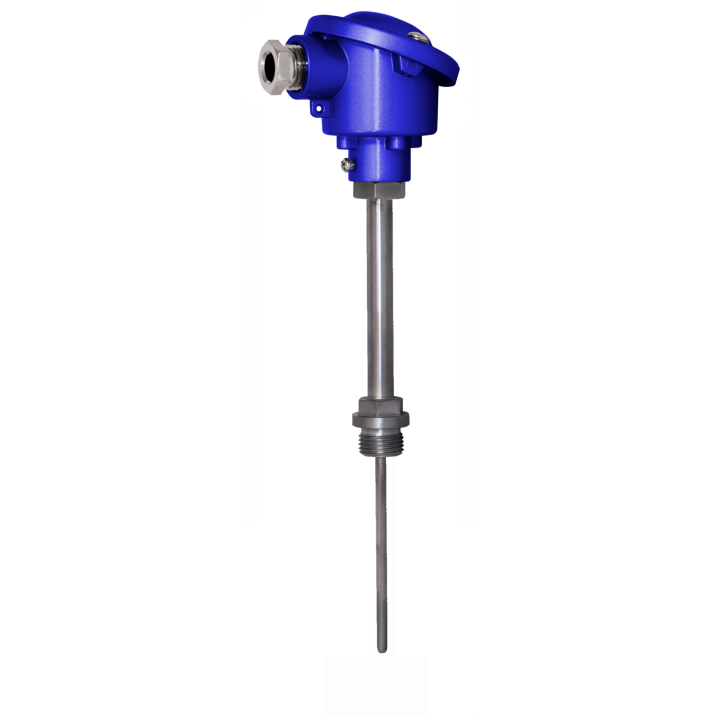

Vastuslämpömittari SCR120 koostuu vaihdettavasta mittaussisäkkeestä, välikappaleesta, jossa on asennustuki ja alumiinista liitäntäpäätä, johon on mahdollista asentaa ohjelmoitava lämpötilalähetin 4-20 mA lähtösignaalilla. Mittaussisäke on koko anturin vaihdettava elementti, mikä vähentää merkittävästi mittauslaitteiston paikan päällä huoltoon kuluvaa aikaa ja kustannuksia. Mittaussisäkkeen jousikiinnitys varmistaa sen täydellisen paineen laitokseen asennetun suojaputken pohjaan, mikä lyhentää vasteaikaa lämpötilan muutoksiin ja lisää mittaustarkkuutta sekä vähentää luonnollista tärinää, mikä tarkoittaa mekaanisten ja sähköisten vaurioiden välttämistä. Upotuspituus, prosessiliitoskierre, välikappaleen pituus ja anturin pää voidaan valita sovelluksen tarpeiden/vaatimusten mukaan.
Sovellusalueet:
- teknisten prosessien asennukset kaikilla teollisuudenaloilla,
- konetekniikka,
- lämmitys-, ilmastointi- ja ilmanvaihtoasennukset.
| Mittausalue |
-40...+550°C (Pt100)
|
| Mittauselementti |
Pt500 vastus
Pt100 vastus
Pt1000 vastus
|
| Tarkkuus |
Luokka
B luokka
|
| Tuppi |
lämmönkestävä teräs 1.4401
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
DANW, IP65, -40...150ºC, alumiini
MA, IP54, -40...100ºC, alumiini
|
