Kuvaus

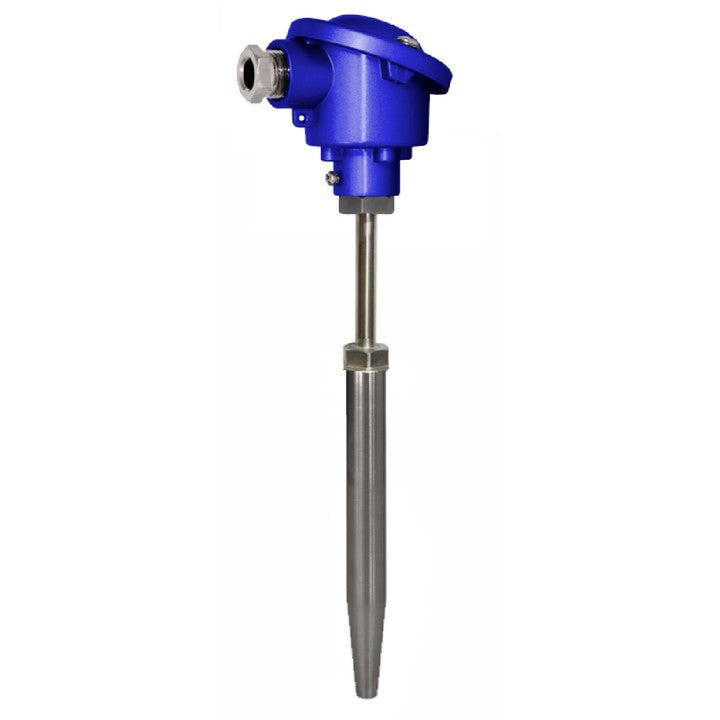

Vastuslämpömittari SCR121 koostuu vaihdettavasta mittaussisäkkeestä, ulkopuolisesta suojaputkesta (lämpökylväästä) kaulalla ja alumiinisesta liitospäästä. Tarkoitettu putkistojen, säiliöiden, kattiloiden lämpötilan mittaamiseen vaikeissa olosuhteissa. Lämpötilalähettimen asentaminen 4...20 mA tai 0...10 V lähtösignaalilla on mahdollista.
Mittaussisäke edustaa koko anturin vaihdettavaa elementtiä, mikä vähentää kohteeseen asennetun mittauslaitteen ylläpitoaikaa ja -kustannuksia. Mittaussisäkkeen jousikiinnitys antaa täydellisen paineen suojaputken pohjaan, lyhentää lämpötilan muutosten reaktioaikaa ja lisää tarkkuutta. Se myös vähentää luonnollista tärinää. Näin mekaaniset ja sähköiset viat voidaan välttää.
Sovellusalueet:
- teknologiset asennukset eri teollisuudenaloilla,
- putkistojen, säiliöiden, kattiloiden lämpötilan mittaus,
- kaikkien väliaineiden (kaasut, nesteet, kiinteät aineet) mittaus.
Erittely
| Mittausalue |
-50...+550°C
|
| Mittauselementti |
Pt100 vastus
Pt500 vastus
Pt1000 vastus
|
| Tarkkuus |
Luokka
B luokka
|
| Tuppi |
ruostumaton teräs 1.4541
halkaisija 24 mm
1.7335 terästä
halkaisija 18 mm
kierreporattu suojasuojus
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
DANW, IP65, -40...150ºC, alumiini
|
