Kuvaus

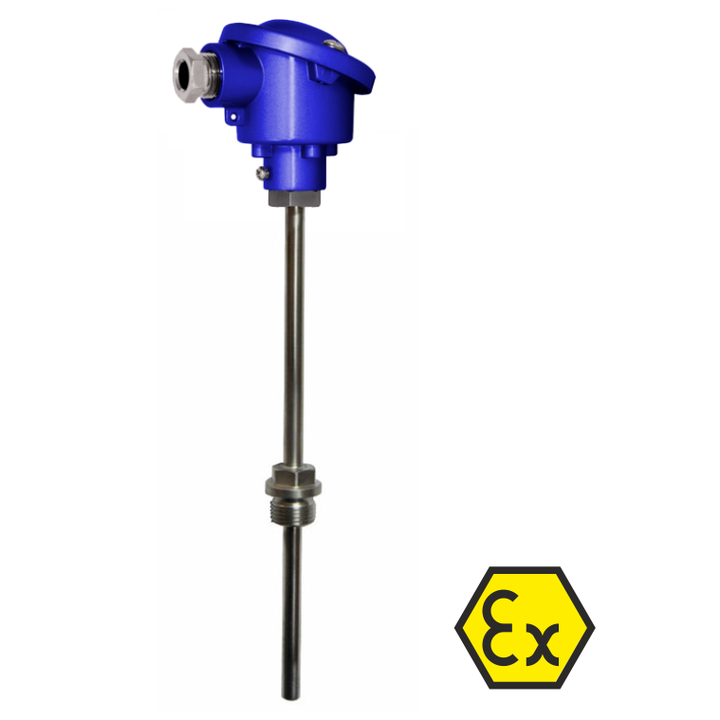

Termopari SCT103-Exi koostuu vaihdettavasta mittaussisäkkeestä, ulkopuolisesta suojaputkesta (lämpökylväästä), jossa on kaula ja alumiininen liitäntäpää. Lämpötilalähettimen asentaminen 4...20 mA lähtösignaalilla on mahdollista. Mittaussisäke edustaa koko anturin vaihdettavaa elementtiä, mikä vähentää kohteeseen asennetun mittauslaitteen ylläpitoaikaa ja -kustannuksia. Mittaussisäkkeen jousikiinnitys antaa täydellisen paineen suojaputken pohjaan, lyhentää reaktioaikaa lämpötilan muutoksiin ja lisää mittaustarkkuutta sekä vähentää luonnollista tärinää, jolloin mekaaniset ja sähköiset viat voidaan välttää.
Sovellusalueet:
- hieno kemianteollisuus,
- kevyt energiateollisuus,
- yleiset teolliset palvelut.
Erittely
| Mittausalue |
-40...+1100°C
-40...+450°C
|
| Mittauselementti |
TC N
TC T
TC J
TC K
TC S
TC R
TC B
|
| Tarkkuus |
II luokka
I luokka
|
| Tuppi |
ruostumaton teräs 1.4541
|
| Prosessiyhteys |
G 1/2
M20x1,5
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
|
| Sisäinen turvallisuus |
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
|
| Suojausluokka |
IP 54
|
