Kuvaus

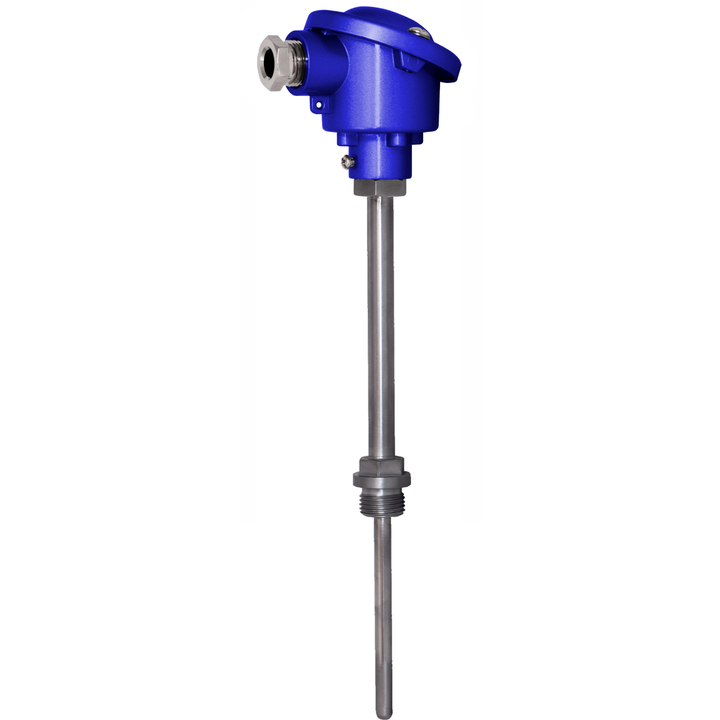

Termopari SCT104 koostuu valinnaisesta vaihdettavasta mittaussisäkkeestä, ulkopuolisesta suojaputkesta (lämpökylväästä) kaulalla ja alumiiniliitospäästä, johon on mahdollista asentaa lämpötilalähetin 4-20 mA tai 0-10 V lähtösignaalilla. Mittaussisäke edustaa koko anturin vaihdettavaa elementtiä, joka vähentää kohteeseen asennetun mittauslaitteen ylläpitoaikaa ja -kustannuksia. Mittausosan jousikiinnitys antaa täydellisen paineen suojaputken pohjaan, lyhentää reaktioaikaa lämpötilan muutoksiin ja lisää mittaustarkkuutta sekä vähentää luonnollista tärinää, jolloin mekaaniset ja sähköiset viat voidaan välttää.
Sovellusalueet:
- hieno kemianteollisuus,
- kevyt energiateollisuus,
- yleiset teolliset palvelut.
Erittely
| Mittausalue |
-40...+750°C (J)
-40...+1200°C (K, N)
0...+1600°C (R, S)
600...+1700°C (B)
|
| Mittauselementti |
TC J
TC K
TC N
TC S
TC R
TC B
|
| Tarkkuus |
II luokka
I luokka
|
| Tuppi |
halkaisija: 4...22 mm
ruostumaton teräs 1.4541
nimellispituus: 100...1500 mm
|
| Prosessiyhteys |
G 1/2
M20x1,5
1/2 NPT
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
DANW, IP65, -40...150ºC, alumiini
|
| Käyttölämpötila |
max. 150 °C
|
