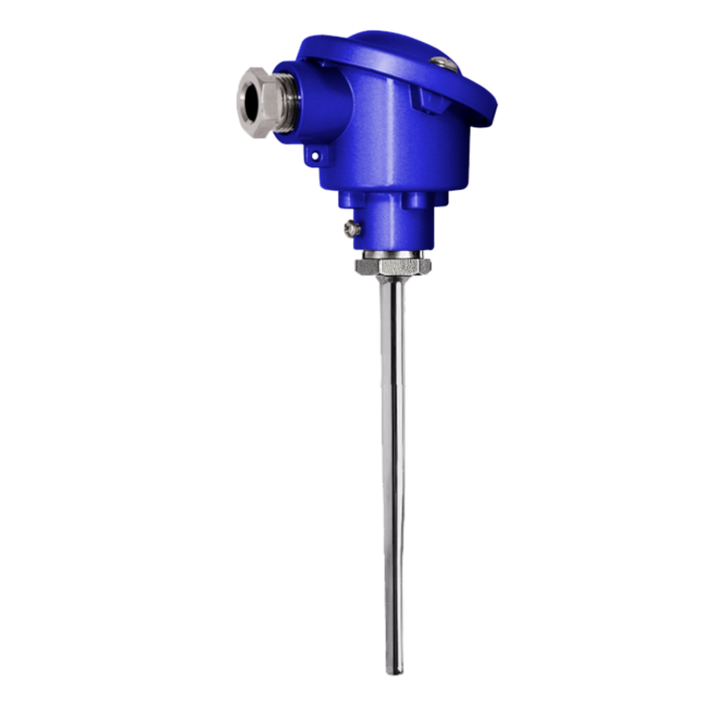

Vaipallisilla termoelementeillä SCT108 , anturin joustava osa on mineraalieristetty kaapeli. Tämä kaapeli koostuu ruostumattomasta teräksestä valmistetusta ulkovaipasta, jossa sisäjohtimet on koteloitu eristystä varten ja puristettu erittäin tiiviiksi keraamiseksi massaksi. Ulkovaippa on valmistettu ruostumattomasta teräksestä tai Ni-seoksesta. Sisäjohtimet hitsataan yhteen vaipallisen kaapelin mittauspäässä "termoparin" muodostamiseksi. Malleissa, joissa mittauselementtiä ei ole eristetty, myös vaippa hitsataan termoelementtiin. Liitinkaapelit liitetään suojuksen toiseen päähän, vaippainen kaapeli on suljettu hermeettisesti tiivisteaineella. Liitinjohdot muodostavat perustan sähköiselle rajapinnalle, ja kaapeli, liitin tai riviliitin on sitten kiinnitetty näihin liitinjohtoihin. Joustavuuden ja pienten halkaisijoidensa ansiosta koteloituja lämpöpareja voidaan käyttää paikoissa, joihin ei ole helppo päästä käsiksi.
Sovellusalueet:
- yleinen koneiden ja laitteiden suunnittelu
- nesteiden, kaasujen ja kiinteiden kappaleiden lämpötilan mittaus
- kaikilla teollisuuden aloilla
- mittauslaboratoriot
| Mittausalue |
-40...+750°C (J)
-40...+1200°C (K, N)
0...+1600°C (R, S)
600...+1700°C (B)
|
| Mittauselementti |
TC J
TC K
TC N
TC S
TC R
TC B
|
| Tarkkuus |
II luokka
I luokka
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
DANW, IP65, -40...150ºC, alumiini
|
| Tuppi |
halkaisija 1,5...8 mm
mikä tahansa enimmäispituus
nikkeliseos 2.4816 (Inconel 600)
|
