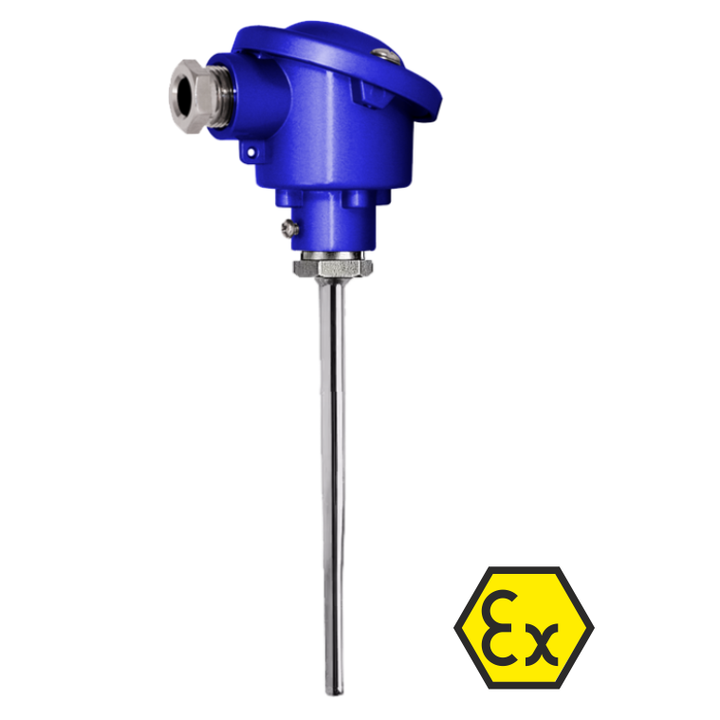

Mineraalieristetty termopari SCT108-Exi sisältää anturin joustavan osan. Anturi koostuu ruostumattomasta teräksestä valmistetusta ulkovaipasta, jossa sisäjohtimet on eristetty puristettuna erittäin tiiviiksi keraamiseksi massaksi. Ulkovaippa on valmistettu ruostumattomasta teräksestä tai Ni-seoksesta. Sisäjohtimet on hitsattu yhteen vaipallisen kaapelin mittauspäässä "termopari"-liitoksen muodostamiseksi. Malleissa, joissa mittauselementtiä ei ole eristetty, myös vaippa hitsataan termopariliitoksella. Liitinkaapelit liitetään vaipallisen kaapelin toiseen päähän ja suljetaan hermeettisesti tiivistemassalla. Liitinjohdot muodostavat sähköisen liitännän kaapelin, liittimen tai riviliittimen kanssa. Joustavuuden ja pienten halkaisijoidensa ansiosta koteloituja termopareja voidaan käyttää paikoissa, joihin ei ole helppo päästä käsiksi.
Sovellusalueet:
- yleinen koneiden ja laitteiden suunnittelu,
- nesteiden, kaasujen ja kiinteiden kappaleiden lämpötilan mittaus,
- kaikki teollisuudenalat,
- mittauslaboratoriot.
| Mittausalue |
-40...+1150°C
|
| Mittauselementti |
TC N
TC T
TC J
TC K
TC S
TC R
TC B
|
| Tarkkuus |
II luokka
I luokka
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
|
| Tuppi |
nikkeliseos 2.4816 (Inconel 600)
|
| Sisäinen turvallisuus |
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
|
| Suojausluokka |
IP 54
|
