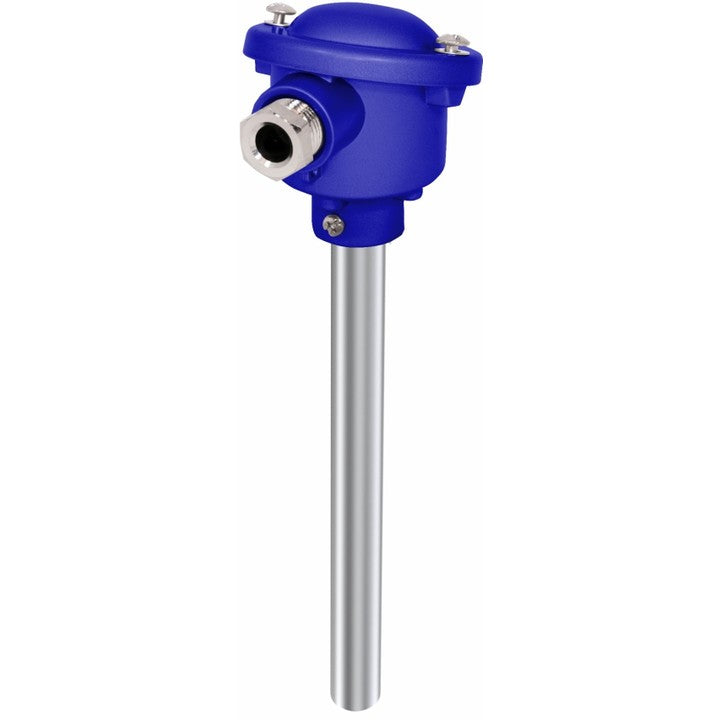

Termopari SCT109 koostuu vaihdettavasta sisäkkeestä, lämmönkestävästä teräksestä valmistetusta ulkosuojaputkesta (lämpökylväästä), keramiikkaasta lisäsuojaputkesta ja alumiinisesta liitäntäpäästä, johon voidaan asentaa ohjelmoitava lämpötilalähetin 4...20 mA lähtösignaalilla. Upotuspituus, puristusliitoskoko (valinnainen), suojaputken materiaali ja liitospää voidaan valita sovelluksen vaatimusten mukaan.
Sovellusalueet:
- yleinen kone- ja laitesuunnittelu,
- nesteiden, kaasujen ja kiinteiden kappaleiden lämpötilan mittaus,
- kaikki teollisuudenalat.
Mineraalieristetty termopari SCT108-Exi sisältää anturin joustavan osan. Anturi koostuu ruostumattomasta teräksestä valmistetusta ulkovaipasta, jossa sisäjohtimet on eristetty puristettuna erittäin tiiviiksi keraamiseksi massaksi. Ulkovaippa on valmistettu ruostumattomasta teräksestä tai Ni-seoksesta. Sisäjohtimet on hitsattu yhteen vaipallisen kaapelin mittauspäässä "termopari"-liitoksen muodostamiseksi. Malleissa, joissa mittauselementtiä ei ole eristetty, myös vaippa hitsataan termopariliitoksella. Liitinkaapelit liitetään vaipallisen kaapelin toiseen päähän ja suljetaan hermeettisesti tiivistemassalla. Liitinjohdot muodostavat sähköisen liitännän kaapelin, liittimen tai riviliittimen kanssa. Joustavuuden ja pienten halkaisijoidensa ansiosta koteloituja termopareja voidaan käyttää paikoissa, joihin ei ole helppo päästä käsiksi.
| Mittausalue |
-40...+750°C (J)
-40...+1200°C (K, N)
0...+1600°C (R, S)
600...+1700°C (B)
|
| Mittauselementti |
TC N
TC J
TC K
TC S
TC R
TC B
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
DANW, IP65, -40...150ºC, alumiini
|
| Tarkkuus |
II luokka
I luokka
|
| Tuppi |
nikkeliseos 2.4816 (Inconel 600)
1.4841 terästä
1.4762 terästä
FeCrAl-seos (Kanthal AF)
putki valmistettu C610:stä (60 % Al2O3)
putki valmistettu C799:stä (99,7% Al2O3)
halkaisija 15...26 mm
mikä tahansa enimmäispituus
|
