Kuvaus

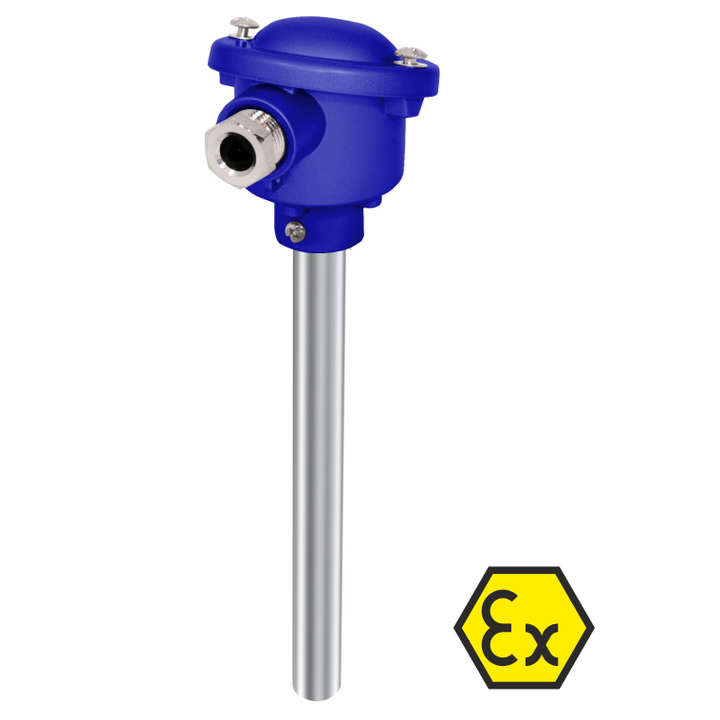

Termopari SCT109-Exi koostuu vaihdettavasta sisäkkeestä, lämmönkestävästä teräksestä valmistetusta ulkosuojaputkesta (lämpökylväästä), keramiikkaasta lisäsuojaputkesta ja alumiinisesta liitäntäpäästä, johon voidaan asentaa ohjelmoitava lämpötilalähetin 4...20 mA lähtösignaalilla. Upotuspituus, puristusliitoskoko (valinnainen), suojaputken materiaali ja liitospää voidaan valita sovelluksen vaatimusten mukaan.
Sovellusalueet:
- yleinen koneiden ja laitteiden suunnittelu,
- nesteiden, kaasujen ja kiinteiden kappaleiden lämpötilan mittaus,
- kaikilla teollisuuden aloilla.
Erittely
| Mittausalue |
-40...+1200°C
|
| Mittauselementti |
TC N
TC T
TC J
TC K
TC S
TC R
TC B
|
| Tarkkuus |
II luokka
I luokka
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
|
| Tuppi |
nikkeliseos 2.4816 (Inconel 600)
1.4841 terästä
FeCrAl-seos (Kanthal AF)
putki valmistettu C610:stä (60 % Al2O3)
putki valmistettu C799:stä (99,7% Al2O3)
Ø 22 mm
Ø 21,3 mm
|
| Sisäinen turvallisuus |
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
|
| Suojausluokka |
IP 54
|
