Kuvaus

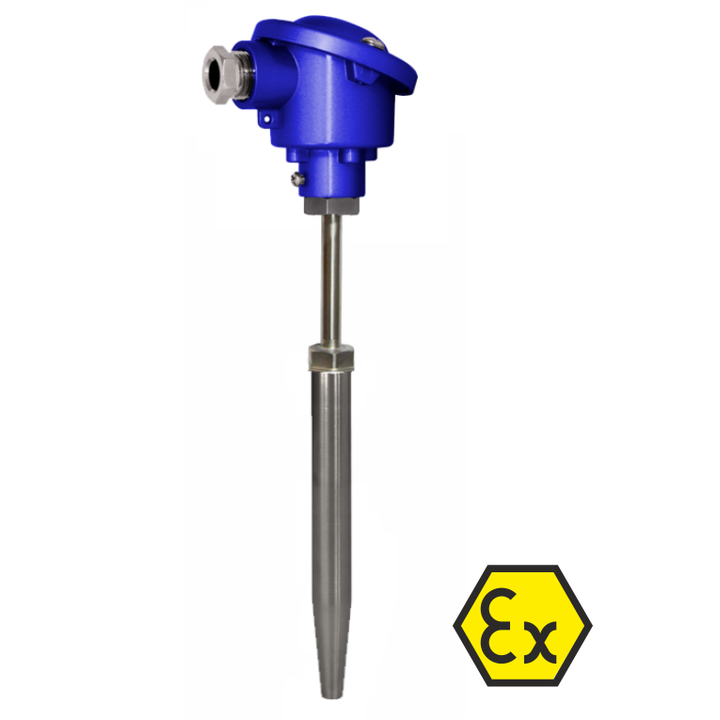

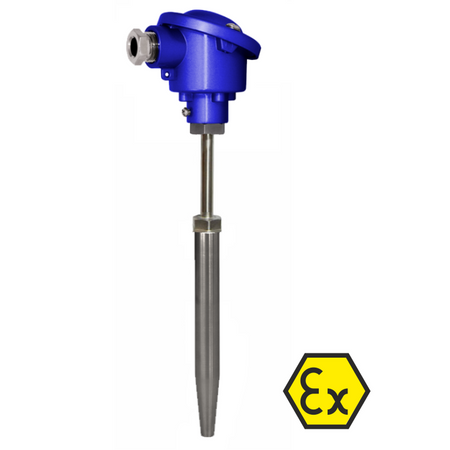

Termopari SCT121-Exi koostuu vaihdettavasta mittaussisäkkeestä, ulkopuolisesta suojaputkesta (termowell), poratusta painevaipasta ja alumiinisesta liitospäästä. Tarkoitettu putkistojen, säiliöiden, kattiloiden lämpötilan mittaamiseen vaikeissa olosuhteissa. Lämpötilalähettimen asentaminen 4...20 mA lähtösignaalilla on mahdollista.
Mittaussisäke edustaa koko anturin vaihdettavaa elementtiä, mikä vähentää kohteeseen asennetun mittauslaitteen ylläpitoaikaa ja -kustannuksia. Mittaussisäkkeen jousikiinnitys antaa täydellisen paineen suojaputken pohjaan, lyhentää lämpötilan muutosten reaktioaikaa ja lisää tarkkuutta. Se myös vähentää luonnollista tärinää. Näin mekaaniset ja sähköiset viat voidaan välttää.
Sovellusalueet:
- teknologiset asennukset eri teollisuudenaloilla,
- putkistojen, säiliöiden, kattiloiden lämpötilan mittaus,
- kaikkien väliaineiden (kaasut, nesteet, kiinteät aineet) mittaus.
Erittely
| Mittausalue |
-40...+1100°C
|
| Mittauselementti |
TC N
TC T
TC J
TC K
TC S
TC R
TC B
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
|
| Tarkkuus |
II luokka
I luokka
|
| Tuppi |
ruostumaton teräs 1.4541
halkaisija 24 mm
1.7335 terästä
halkaisija 18 mm
vaippakartio
kierreporattu suojasuojus
|
| Sisäinen turvallisuus |
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
|
| Suojausluokka |
IP 54
|
