Kuvaus

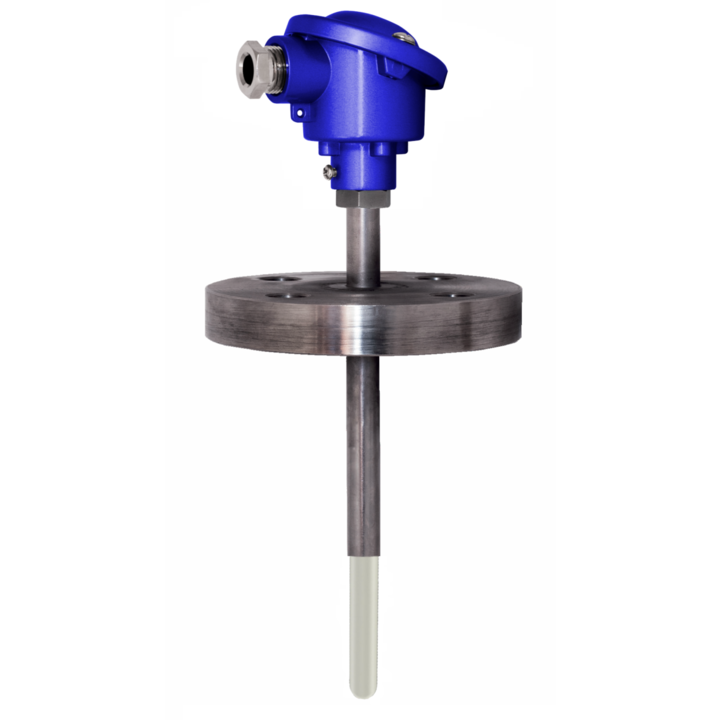

Termopari SCT603 on tarkoitettu putkistojen, säiliöiden ja kattiloiden lämpötilan mittaamiseen. Anturi on suunniteltu toimimaan vaikeissa olosuhteissa (kaasut, höyryt) ja korkeissa lämpötiloissa aina 1600°C asti. Anturi koostuu alumiinisesta liitäntäpäästä, teräksestä siirtymäsuojasta ja keraamisesta kannesta. Anturi on valmistettu vaihdettavalla mittaussisäkkeellä, joka mahdollistaa elementin regeneroinnin ilman, että koko kantta tarvitsee purkaa.
Sovellusalueet:
- lämpötilan mittaus lämpökäsittelyssä: uunit, kattilat, uunit,
- teollisuuslaitokset.
Erittely
| Mittausalue |
-40...+1200°C (K, N)
0...+1600°C (R, S)
600...+1700°C (B)
|
| Mittauselementti |
TC N
TC K
TC S
TC R
TC B
|
| Tarkkuus |
II luokka
I luokka
|
| Tuppi |
kaksinkertainen
1.4841 terästä
putki valmistettu C610 (60% Al2O3)
putki valmistettu C799:stä (99,7% Al2O3)
|
| Prosessiyhteys |
G 1
DN200 PN16 laippa
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
DANW, IP65, -40...150ºC, alumiini
MA, IP54, -40...100ºC, alumiini
|
