Kuvaus

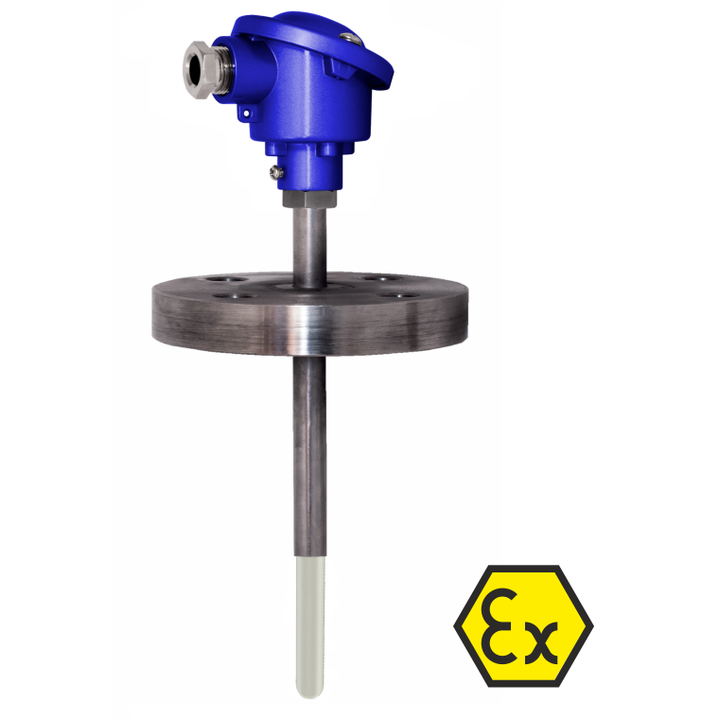

Termopari SCT603-Exi on tarkoitettu putkistojen, säiliöiden ja kattiloiden lämpötilan mittaamiseen. Anturi on suunniteltu toimimaan vaikeissa olosuhteissa (kaasut, höyryt) ja korkeissa lämpötiloissa aina 1600°C asti. Anturi koostuu alumiinisesta liitäntäpäästä, teräksestä siirtymäsuojasta ja keraamisesta kannesta. Anturi on valmistettu vaihdettavalla mittaussisäkkeellä, joka mahdollistaa elementin regeneroinnin ilman, että koko kantta tarvitsee purkaa.
Sovellusalueet:
- lämpötilan mittaus lämpökäsittelyssä: uunit, kattilat, uunit,
- teollisuuslaitokset.
Erittely
| Mittausalue |
-40...+1600°C
|
| Mittauselementti |
TC N
TC T
TC J
TC K
TC S
TC R
TC B
|
| Tarkkuus |
II luokka
I luokka
|
| Tuppi |
kaksinkertainen
keraaminen
1.4841 terästä
|
| Prosessiyhteys |
G 1
DN200 PN16 laippa
|
| Liitospää |
B, IP65, -40...150ºC, alumiini
NA, IP65, -40...150ºC, alumiini
DAN, IP65, -40...150ºC, alumiini
|
| Sisäinen turvallisuus |
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
|
| Suojausluokka |
IP 54
|
