- prosessimittari, jossa on suuri 4 x 38 mm näyttö
- tulot: 0/4-20 mA, 0/1-5 V, 0/2-10 V, 0-60/75/100/150 mV
- 0, 2 tai 4 REL / OC-lähtöä
- analoginen lähtö: aktiivinen tai passiivinen, virtalähteen lähtö: 24V DC
- RS-485 / Modbus RTU
- signaalin huippuarvon tunnistus
- ilmainen konfigurointiohjelmisto S-Config

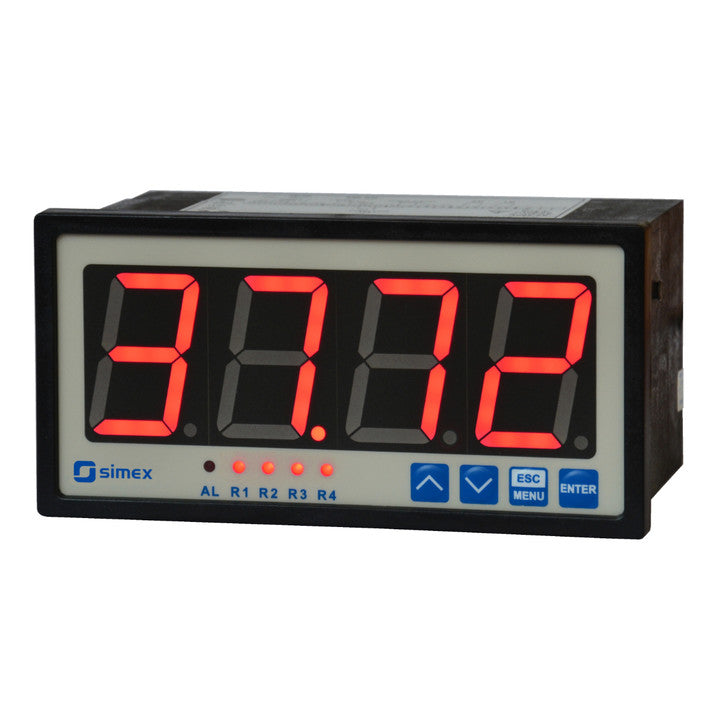

SRP-147 mittari on suunniteltu tyypillisten virta- tai jännitesignaalien mittaamiseen. Pääasiallisena etuna tämä laite on varustettu suurella, 38 mm korkealla LED-näytöllä. Laajan ominaiskäyrien (lineaarinen, neliöjuuri, neliöllinen, käyttäjän määrittelemä ja lieriömäisille säiliöille tilavuuskäyrä) ansiosta mittareita voidaan käyttää erilaisissa prosessinohjausjärjestelmissä. 24V DC / 100 mA lähtö on suunniteltu syöttämään mittausantureita ja RS-485-portti mahdollistaa tiedonsiirron tuotantoprosessin valvontajärjestelmissä. REL / OC-ohjauslähdöt voivat säätää mitatun signaalin tasoa ja niitä ohjataan yhden tai kahden kynnysarvon mukaan. Lisäksi mittari voidaan varustaa analogisilla lähdöillä asiakkaan valinnan mukaan: aktiivinen virtalähtö, passiivinen eristetty virtalähtö tai aktiivinen jännitelähtö. Mittari voidaan konfiguroida paikallisella näppäimistöllä tai ilmaisella S-Config-ohjelmistolla RS-485-tiedonsiirtoportin kautta.
| Tulojen määrä |
1
|
| Syöttötyyppi |
virta (mA)
jännite (V)
jännite (mV)
|
| Syöttöalue |
0/4...20 mA
0/1...5V, 0/2...10V
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
|
| Lähtötyyppi |
riippuu kokoonpanosta:
rele I=1A, U=30V DC/250V AC (cosø=1)
Avoin keräin: I = 30 mA, U = 30 V DC, P = 100 mW
0/4...20 mA: aktiivinen virta, toiminta-alue enintään 0...24 mA, kuormitusvastus max. 700 Ω, resoluutio 13 bittiä
4...20 mA: passiivinen virta, eristetty, toiminta-alue max. 2,8...24 mA, kuormitusvastus 600 Ω@24VDC, resoluutio 13 bittiä
0/1...5V, 0/2...10V: aktiivinen jännite, toiminta-alue 0...11V max., kuormitusvastus min. 2000 Ω, resoluutio 13 bittiä
|
| Virtalähde |
16...35V AC, 19...50V DC
85...260V AC/DC
11,4...15V AC/DC
|
| Näyttö |
LED, 4 x 38 mm, punainen
LED, 4 x 38 mm, vihreä
|
| Viestintäliittymä |
RS-485 / Modbus RTU
|
| Lähetysparametrit |
1200...115200 bit/s, 8N1 / 8N2
|
| Käyttölämpötila |
0...+50°C
-20…+50°C
|
| Suojausluokka |
IP 20 (kotelo ja liitäntäpidikkeet)
IP 65 (edessä)
valinnainen integroitu runko paneelin katkaisutiivistämiseen
|
| Kotelon materiaali |
NORYL-GFN2S E1
|
| Asennus |
paneeli
|
| Kotelon mitat |
144 x 72 x 100 mm
|
