Yleiskatsaus
- paine-ero 0...60 mbar - 0...20 bar
- tarkkuus: 0,1%
- staattinen ylipaine 400 bar
- kaksikammioinen alumiininen painevalettu kotelo
- HART-viestintä
- lähtösignaali: lineaarinen tai neliöjuuren erotus
- räjähdyssuojaus, luontainen turvallisuus Exia
- tulenkestävä kotelo Ex d
- valinnainen SIL 2 -versio IEC 61508:n mukaisesti
- integroidulla näytöllä ja käyttömoduulilla
- Käyttöalueet: kone- ja laitostekniikka, kemianteollisuus, energiateollisuus, LVI, ruoka ja juoma
Kuvaus

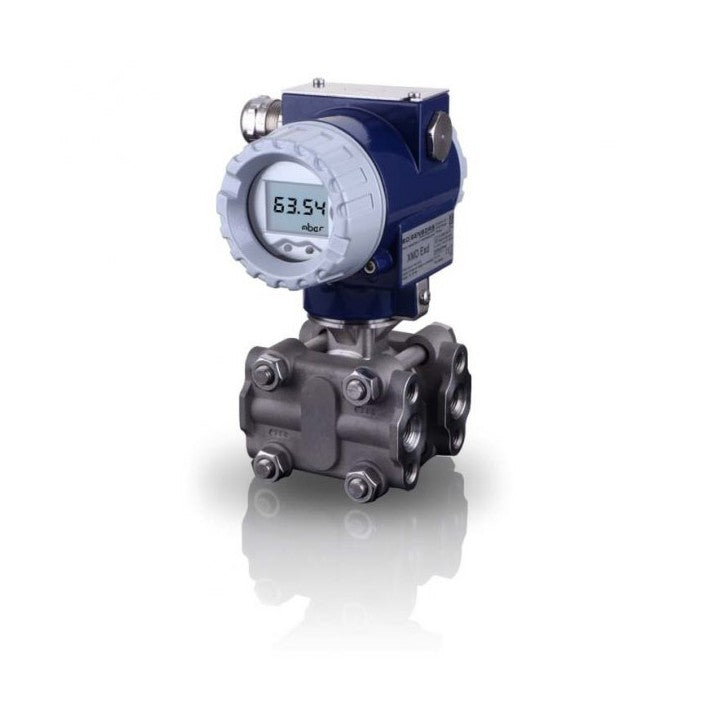

Paine-eron lähetin XMD on suunniteltu erityisesti prosessiteollisuudelle ja sitä voidaan käyttää suljettujen, paineistettujen säiliöiden pinnankorkeuden mittaamiseen, pumpun tai suodattimen ohjaukseen jne.
Toinen attribuutti on mahdollisuus vaihtaa lähtösignaali lineaarisesta neliöjuuren erottelusta sen mukaan, mikä väliaineen virtausnopeus voidaan antaa.
Erittely
| Mittausalue |
0...60 mbar - 0...20 bar
|
| Lähtötyyppi |
4...20 mA, 2-johdin
HART
|
| Prosessiyhteys |
1/4 ydinsulkusopimus
|
| Sähköliitäntä |
päätepuristin
|
| Kalvo |
ruostumaton teräs 316L
Hastelloy C 276
|
| Virtalähde |
12...28V DC
13…28V DC
|
| Näyttö |
LCD, 5 x 8 mm
LCD, 8 x 5 mm
52 pisteen pylväskaavio
|
| Tarkkuus |
±0,1 %
|
| Käyttölämpötila |
-20…+65°C
-40...+85°C
-40...+100°C
|
| Keskilämpötila |
-40...+85°C
|
| Suojausluokka |
IP 67
|
| Kotelon materiaali |
ruostumaton teräs
|
Tiedostot
| Tietolomake | |
| Manuaalinen IS versio | |
| Vaatimustenmukaisuusvakuutus |
