Ülevaade
- nimirõhk: 0...1 bar kuni 0...10 bar
- väljund: 3-juhtmeline: 1...5 V (valikuline)
- 1 või 2 sõltumatut PNP-kontakti
- räni andur
- täpsus: 2 % FSO
- konfigureeritav arvuti või programmeerimisseadmega P6
- kasutusalad: pneumaatika, vaakumtehnoloogia
Kirjeldus

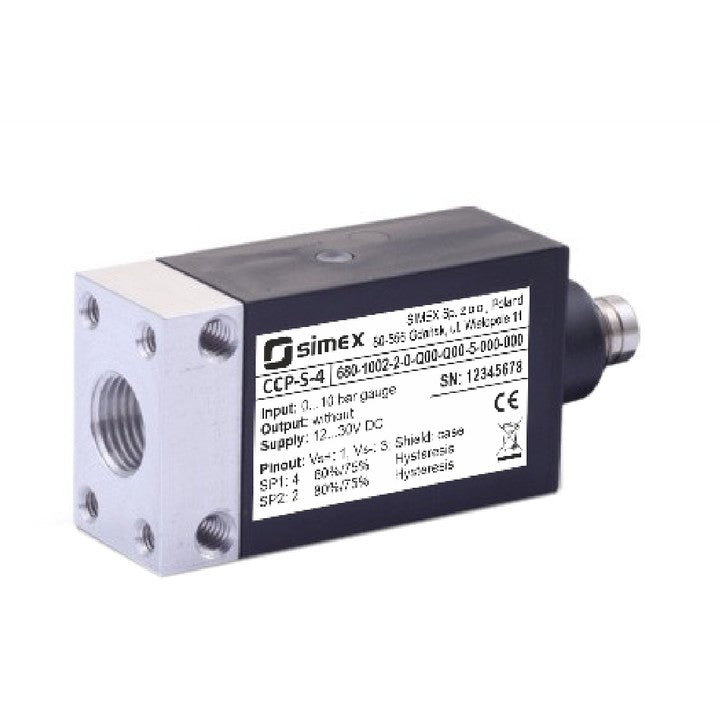

Elektrooniline rõhulüliti CCP-S-4 on mõeldud pneumaatika ja vaakumrakenduste jaoks. Tänu rõhuava alumiiniumist ja rõhuanduri räni materjalidele sobib CCP-S-4 kasutamiseks mitteagressiivsete gaaside või suruõhuga. Lülituselektroonika korpus koosneb PA 6.6-st. Uus mikrokontrolleri lülituselektroonika pakub lisaks standardfunktsioonidele palju lisafunktsioone mõõtmisnõuetega optimaalseks kohandamiseks. Üks või kaks vabalt programmeeritavat kontakti, mille olekut näitavad erinevat värvi LED-id, saab kiiresti ja mugavalt konfigureerida kas valikuliselt saadaoleva konfiguratsioonikomplekti või programmeerimisseadme P6 abil.
Spetsifikatsioon
| Mõõtmisulatus |
-1...0 baari
0...1 bar kuni 0...10 baari
|
| Väljundi tüüp |
PNP
1...5V, 3-juhtmeline
|
| Elektriühendus |
pistik M8x1
|
| Protsessi ühendus |
G 1/8
M5x1
|
| Täpsus |
±2%
|
| Ekraan |
pole ekraani
|
| Diafragma |
räni
|
| Töötemperatuur |
-25...+85°C
|
| Keskmine temperatuur |
-25...+85°C
|
| Kaitseklass |
IP 54
|
| Korpuse materjal |
polüamiid (PA 6.6)
|
| Paigaldamine |
mis tahes positsioon
|
